正確的變壓器安裝規范中該注意哪些工藝點
添加時間：2021-05-22 16:54:12
來源：
正確的變壓器安裝規范中該注意哪些工藝點
變壓器的合理使用，不僅考慮的是設備自身的質量，運行情況等，能否達到長時間運行的標準以及要求，重要還需要考慮安裝規范是否到位，安裝工藝上是否滿足基本要求等各個方面。正確的變壓器安裝規范中該注意哪些工藝點。

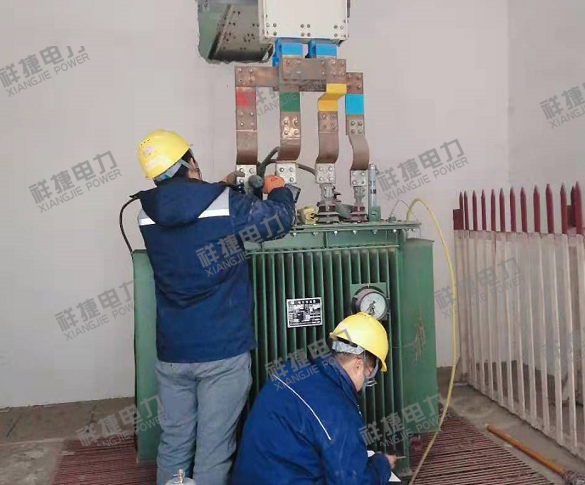

1、變壓器穩裝，變壓器就位可用汽車吊直接甩進變壓器室內，或用道木搭設臨時軌道，用三步搭、吊鏈吊至臨時軌道上，然后用吊鏈拉入室內合適位置。
2、跌落式熔斷器的安裝，變壓器的高、低壓側應分別裝設熔斷器。高壓側熔斷器的底部對地面的垂直高度不低于4.5m，各相熔斷器的水平距離不應小于0.5m，為了便于操作和熔絲熔斷后熔絲管能順利地跌落下來，跌落式熔斷器的軸線應與垂直線成15°～30°傾角。低壓側熔斷器的底部對地面的垂直距離不低于3.5m，各相熔斷器的水平距離不少于0.2m。
3、避雷器的安裝:選用無間隙合成絕緣外套金屬氧化物避雷器。避雷器應裝設在熔斷器與變壓器之間，并盡量靠近變壓器。
4、接地裝置，對10kV配電變壓器：容量在100kVA以下，其接地電阻不應大于10Ω；容量在100kVA以上，其接地電阻不應大于4Ω。接地裝置施工完畢應進行接地電阻測試，合格后方可回填土。
5、變臺引落線，新建和改造的變臺的引落線均應采用多股絕緣線，其截面應按變壓器的額定容量選擇，但高壓側引落線銅芯不應小于16mm2，鋁芯不應小于25mm2，杜絕使用單股導線及不合格導線。
以上是關于變壓器的正確安裝以及安裝規范，對于這樣的電氣設備，質量是一方面，正確的安裝工作更是會影響后續的使用。
